Holz im Straßenbau

Lärm­schutz­wand
im Stra­ßen­bau — LSW

Seit 1983 ent­wi­ckeln wir gemeinsam mit staatlich auto­ri­sier­ten Prüf­an­stal­ten Lärm­schutz­wän­de. Unser Ziel war und ist es auch heute noch, Lärm­schutz­wän­de zu fertigen, die einen höheren Dämmwert besitzen als lt. ZTV LSW 2006 vorgeschrieben.

Derzeit werden von uns 3 geprüfte Lärm­schutz­wand­ty­pen gefertigt bzw. ausgeliefert.

  • LSW System Riegler Type A
    Aus­füh­rung — einseitig hochabsorbierend
  • LSW System Riegler Type B
    Auführung — beid­sei­tig hochabsorbierend
  • LSW System Riegler Type C
    Aus­füh­rung — einseitig hoch­ab­sor­bie­rend mit ver­stärk­ter Innen­plat­te (5 cm starke Dämm­plat­te für die Errei­chung eines optimalen Lärmschutzes)

Sämtliche oben ange­führ­te Lärm­schutz­wand­ty­pen sind von staat­li­chen Prüf­an­stal­ten (TU Graz, MA Wien) einer CE-Prüfung unter­zo­gen worden. Nunmehr weisen alle unsere LSW-Elemente das CE-Prüf­zei­chen auf.

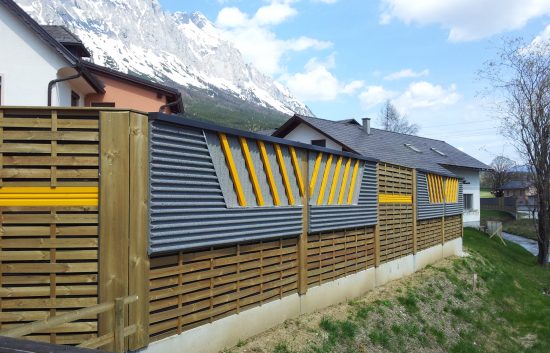

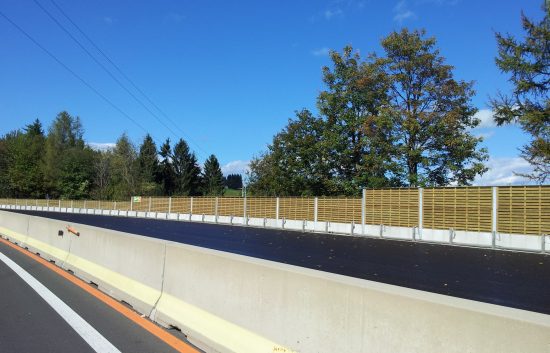

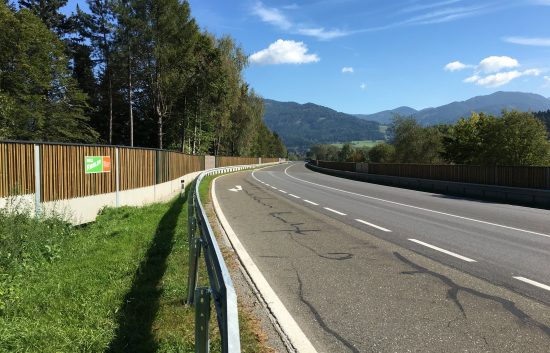

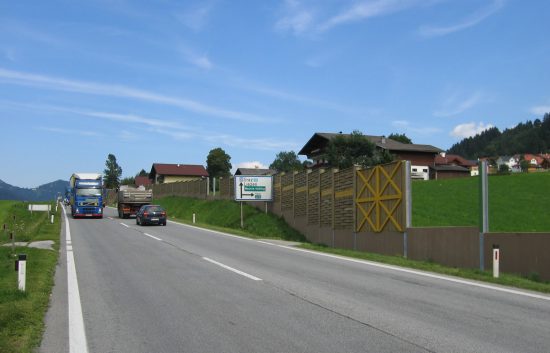

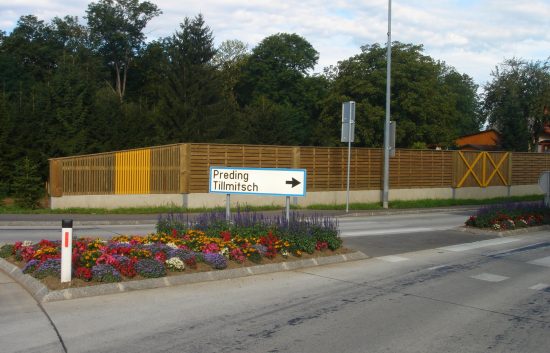

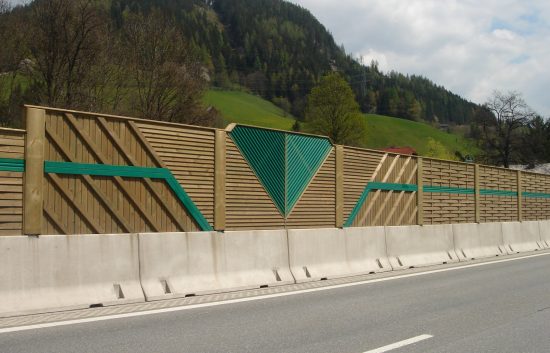

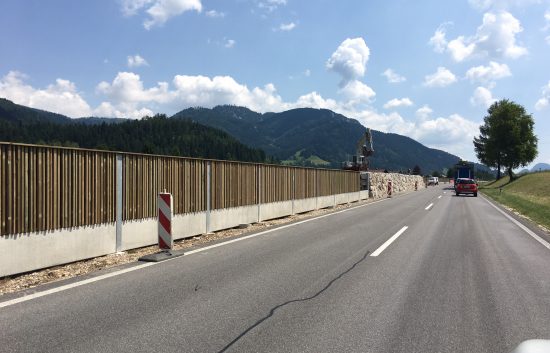

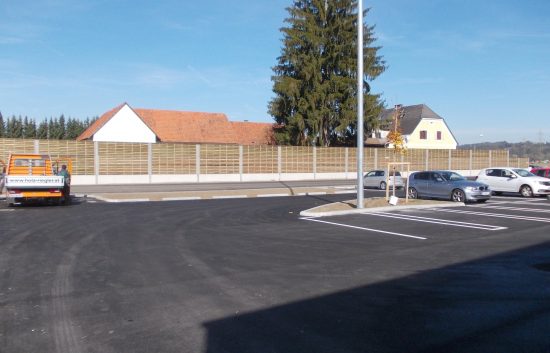

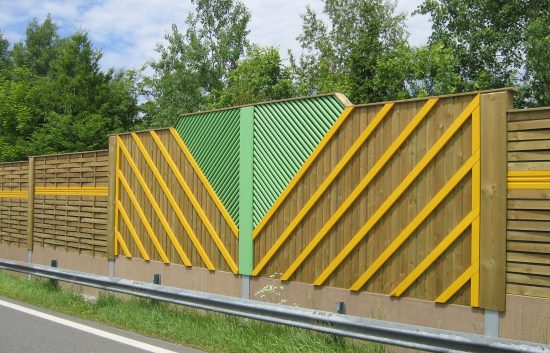

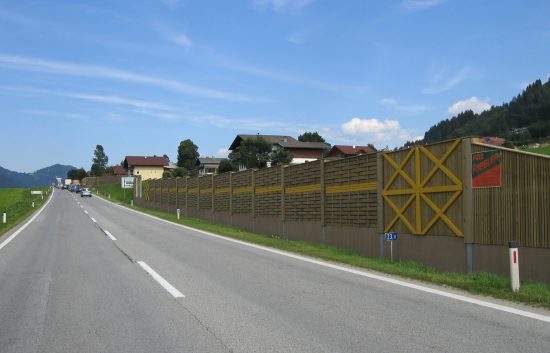

Bezüglich der optischen Gestal­tung der LSW-Elemente gibt es eine große Auswahl an ver­schie­dens­ten Designs — am Besten Sie blättern einmal durch unsere Projektgalerie.

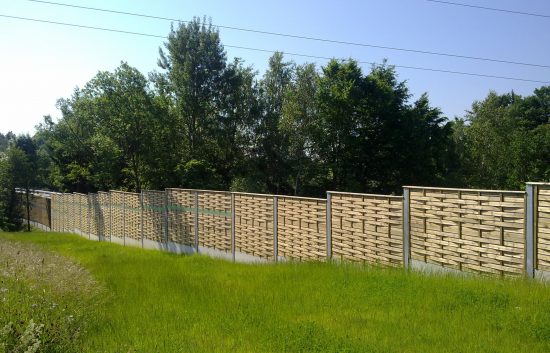

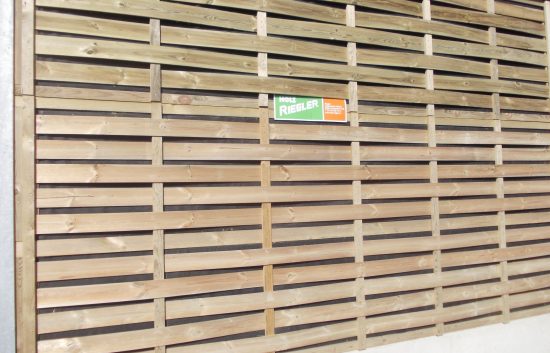

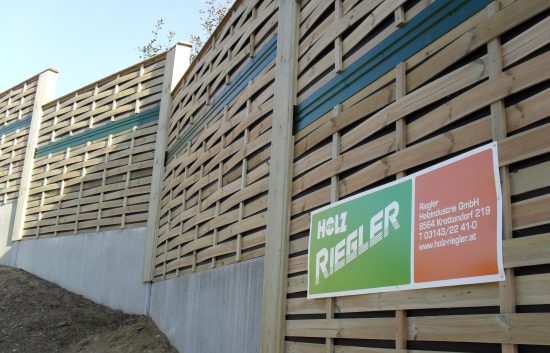

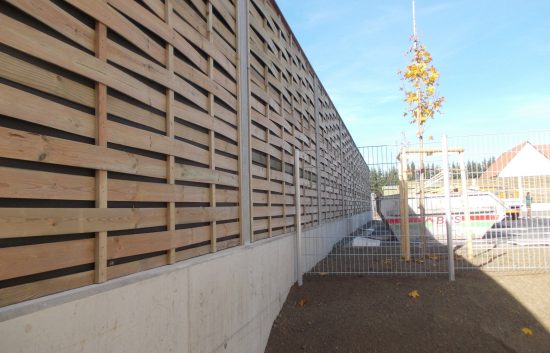

Für den Bau unserer Lärm­schutz­ele­men­te verwenden wir aus­ge­such­tes Kie­fern­holz, welches ord­nungs­ge­mäß nach den Vor­schrif­ten des “Austria Güte­zei­chens” kes­sel­druck­im­prä­gniert wird. Von der Optik her sind vom Holz­ge­flecht über Lat­ten­ros­te unzählige Aus­füh­run­gen möglich.

Sämtliche Elemente werden von uns nach der End­mon­ta­ge an der Oberseite mit Holz­bret­tern mit Dach­pro­fil abgedeckt und mit Edel­stahl­schrau­ben ver­schraubt, damit das Nie­der­schlags­was­ser nicht in die Wand­kon­struk­ti­on ein­drin­gen kann.

Ein weiteres Detail ist der Einbau von Schlauch­ke­der­dich­tun­gen beim Übergang vom Stahl­ste­her zur Lärm­schutz­wand hin — dadurch können keine Undicht­hei­ten in diesem Bereich auftreten.

Unsere Elemente sind so aus­ge­führt, dass eine min­des­tens 20-jährige Halt­bar­keit gewähr­leis­tet ist. Wir sind erst zufrieden, wenn unsere Kunden es auch sind.

Fotoserie — Bau einer
Lärm­schutz­wand im Stra­ßen­bau — LSW

Schritt 1

Bohren der Fun­da­men­te mit eine Durch­mes­ser von 60 cm. Je nach Anfor­de­run­gen der Statik wird ca. 1,5 — 4 m tief gebohrt.

Schritt 2

Aus­be­to­nie­ren der Fun­da­ment­lö­cher mit Fer­tig­be­ton laut Statik

Schritt 3

Steher HEA 160 mm im Köcher­fun­da­ment versetzt

Schritt 4

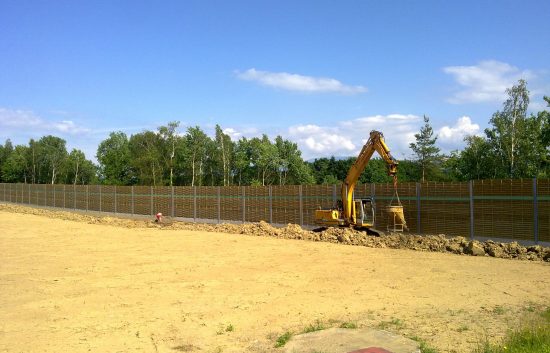

Böschung mit Bagger wieder errichten

Schritt 5

Versetzen der Fer­tig­be­ton­so­ckel durch Fertigbetonfirma

Schritt 6

Montieren der Dichtung zwischen Beton­so­ckel und HEA Stahlsteher

Schritt 7

Stra­ßen­rand mit Schotter auffüllen und gleichrichten

Schritt 8

Die Schritte 8 bis 10 zeigen einzelne Pro­duk­ti­ons­schrit­te der Lärm­schutz­wand­ele­men­te in der Holz-Riegler Lärmschutzhalle

Schritt 9

Die Schritte 8 bis 10 zeigen einzelne Pro­duk­ti­ons­schrit­te der Lärm­schutz­wand­ele­men­te in der Holz-Riegler Lärmschutzhalle

Schritt 10

Die Schritte 8 bis 10 zeigen einzelne Pro­duk­ti­ons­schrit­te der Lärm­schutz­wand­ele­men­te in der Holz-Riegler Lärmschutzhalle

Schritt 11

Zwi­schen­la­ge­rung der fertigen LSW-Wände im Lärm­schutz­wand-Lager­platz der Firma Holz-Riegler

Schritt 12

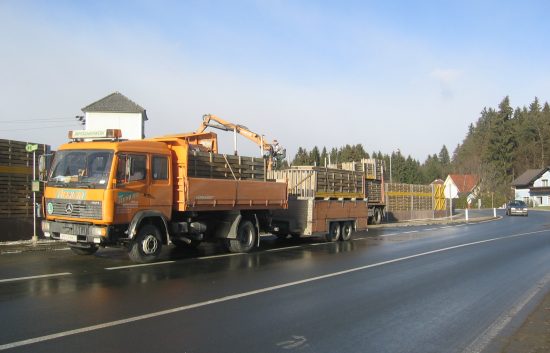

Beladen des LKW Zuges mit den fertigen Lärmschutzwandelementen

Schritt 13

Montage des Dich­tungs­ban­des auf dem Beton­so­ckel zur Abdich­tung zwischen dem Beton­so­ckel und dem Holzlärmschutzwandelement

Schritt 14

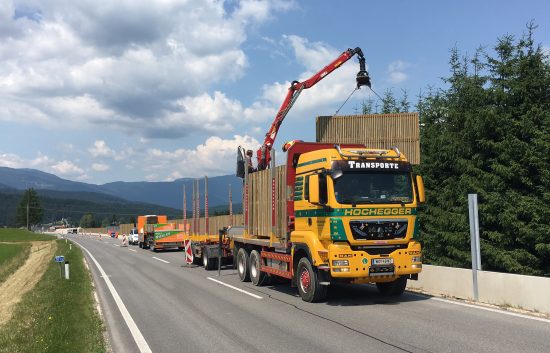

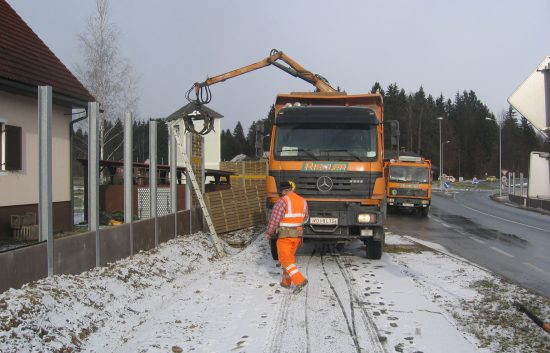

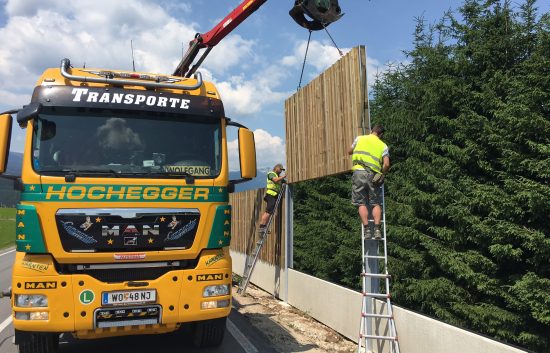

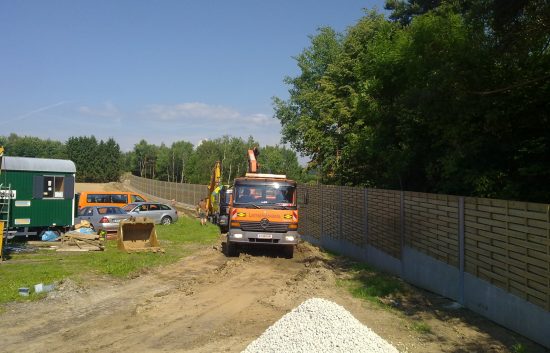

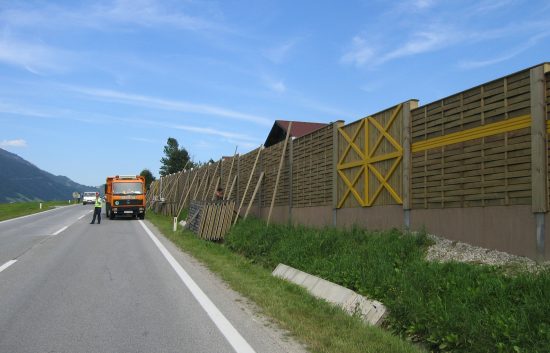

Versetzen der Holz­lärm­schutz­wand­ele­men­te mit dem LKW-Kran der Firma Holz-Riegler

Schritt 15

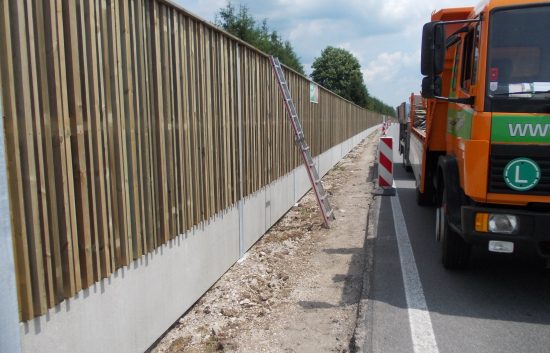

Ansicht der Ver­setz­ten aber noch nicht ver­klei­de­ten Lärmschutzwand-Elemente

Schritt 16

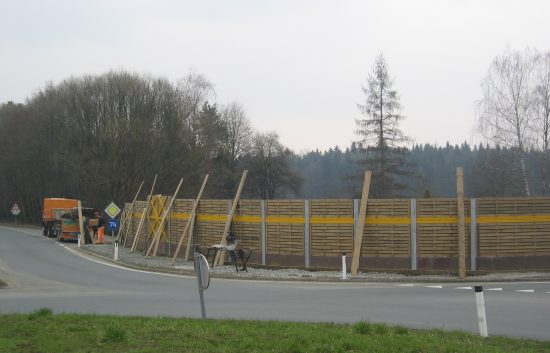

Montage der Ste­her­ver­klei­dung und der oberen Abdeck­bret­ter mit Dach­pro­fil durch den Mon­ta­ge­trupp der Firma Holz-Riegler

Schritt 17

Und wieder wurde eine von unzäh­li­gen, absolut pro­fes­sio­nel­len Lärm­schutz­wän­den von Holz-Riegler fertiggestellt!

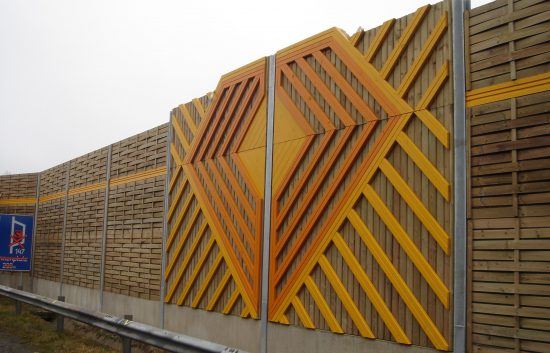

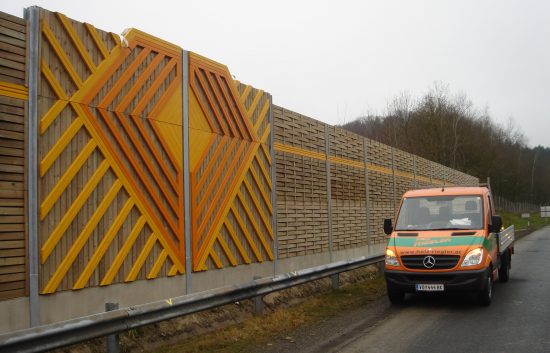

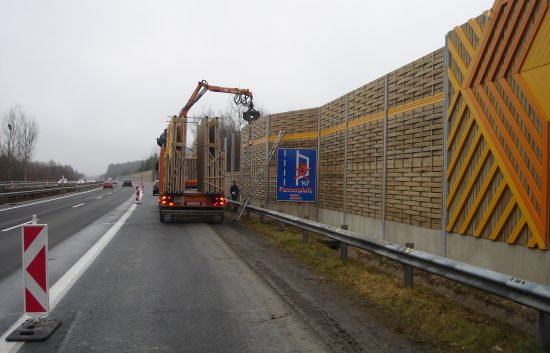

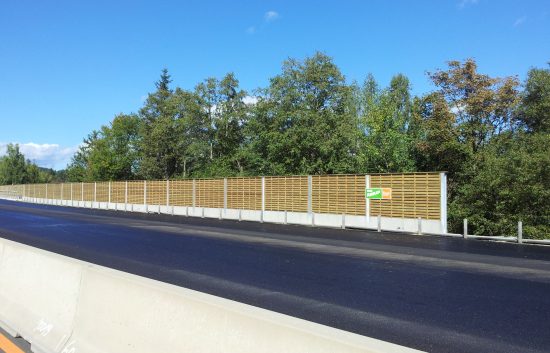

Lärmschutzwand - BST A2 Frösau (1)

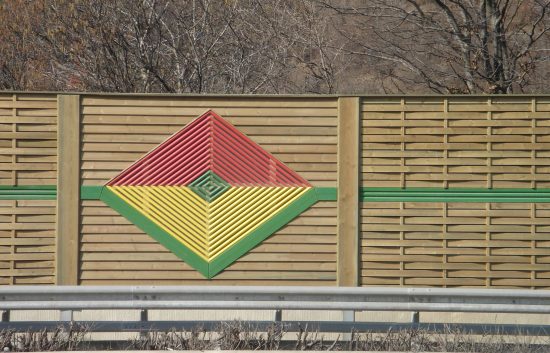

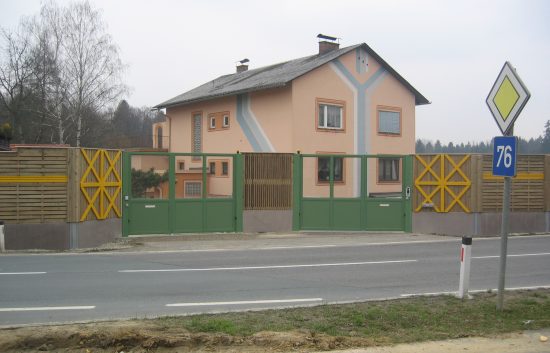

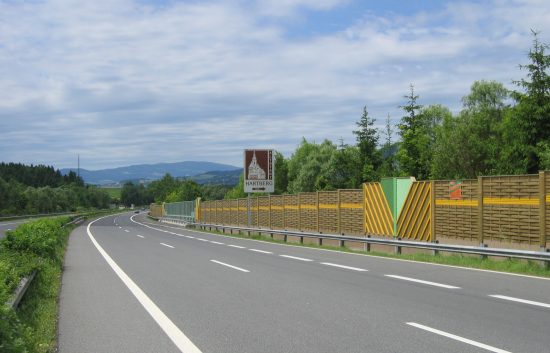

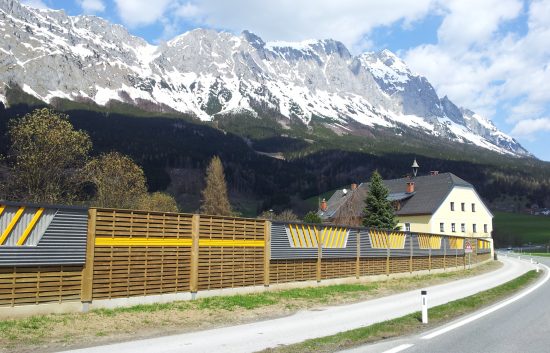

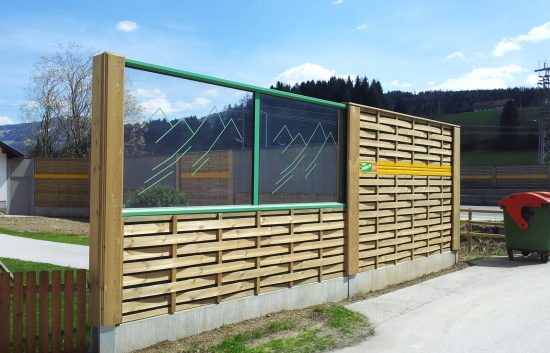

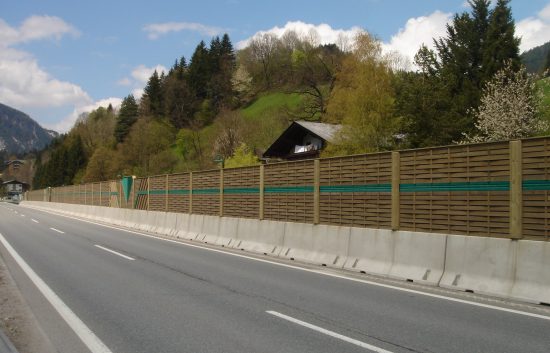

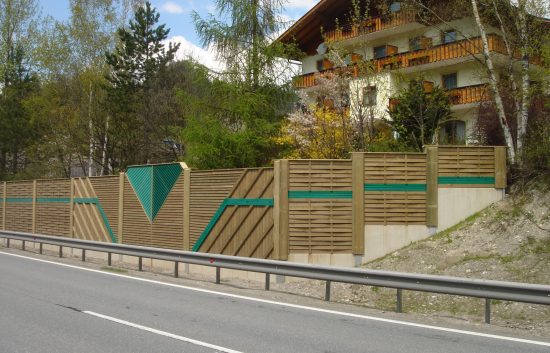

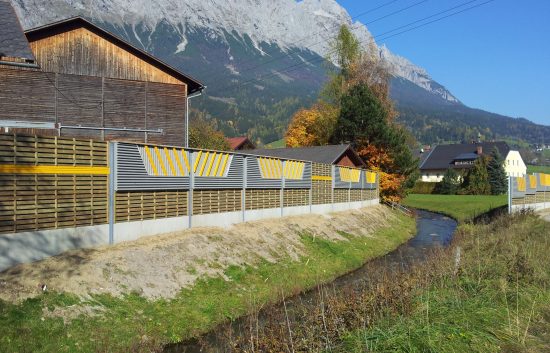

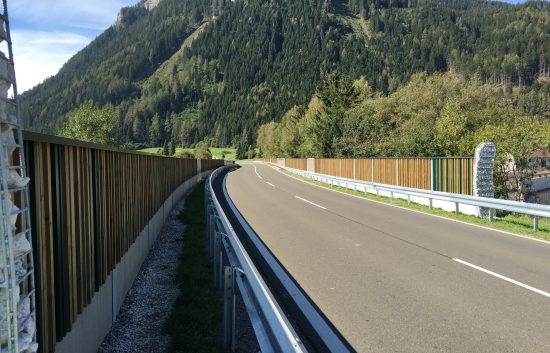

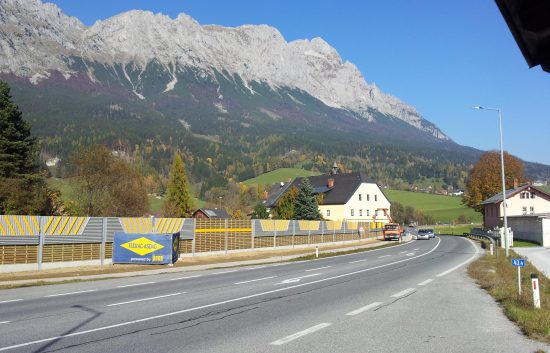

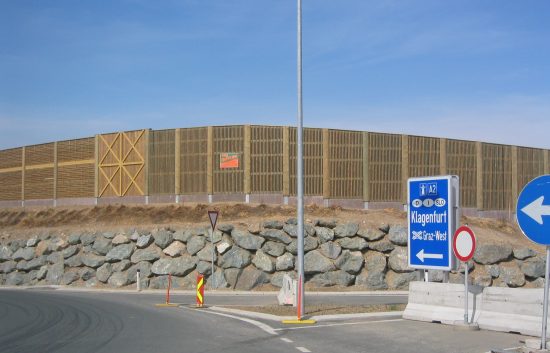

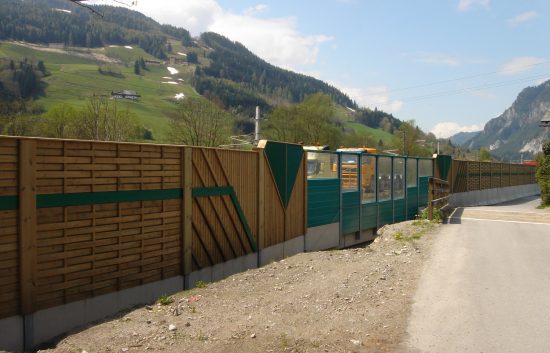

Bezüglich der optischen Gestal­tung der LSW-Elemente gibt es eine große Auswahl an ver­schie­dens­ten Designs.

… am Besten Sie blättern einmal durch unsere Projektgalerie!!!
